MÁY GIA CÔNG TRUNG TÂM 5 TRỤC THAY DAO TỰ ĐỘNG – SM MASTER ATC1+TC2

Máy gia công trung tâm 5 trục thay dao tự động– SM Master ATC1+TC2 được thiết kế chức năng thay dao tự động giúp gia công sản phẩm linh hoạt , thường được sử dụng để gia công các sản phẩm các biên dạng cong phức tạp .

Máy gia công trung tâm 5 trục thay dao tự động

Tính năng nổi bật máy trung tâm 5 trục tự động thay dao

• Gia công hoàn thiện các sản phẩm có biên dạng phức tạp nhanh chóng
• Với thiết kế với 3 đầu gia công trong đó 1 đầu gia công thay dao tự động giúp gia công sản phẩm linh hoạt
• Máy CNC trung tâm 5 trục được các trục được điều khiển bởi động cơ servo đảm bảo độ chính xác cao.

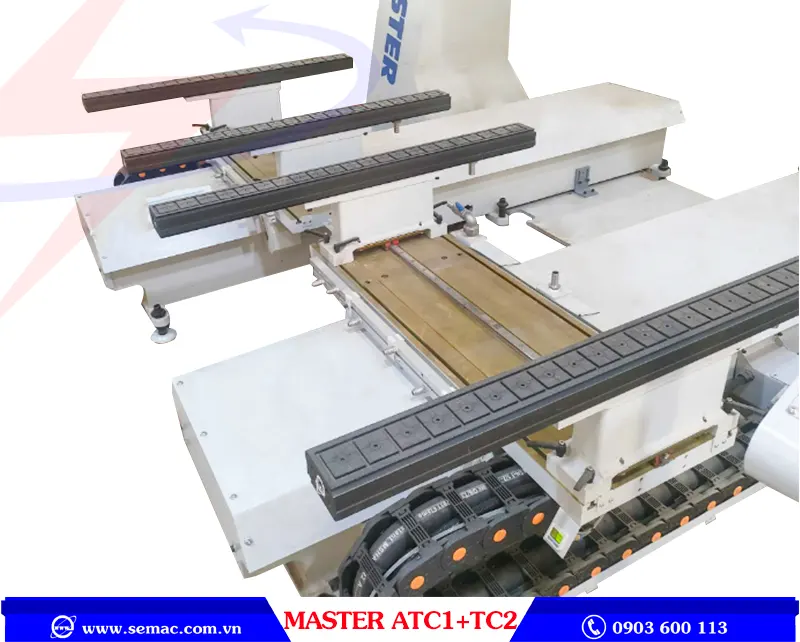

• Hai bàn làm việc độc lập và có chức năng có thể kết hợp 2 bàn lại với nhau để gia công sản phẩm kích thước lớn
• Tiết kiệm thời gian và chi phí sản xuất , sản phẩm đồng đều về chất lượng

Chi tiết máy gia công trung tâm thay dao tự động 5 trục

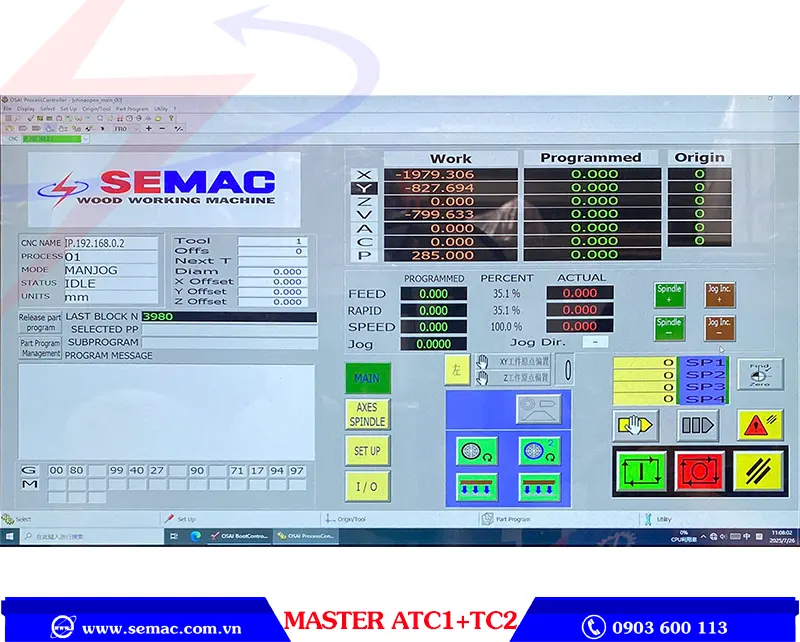

• Hệ thống CNC: OSAI của Ý

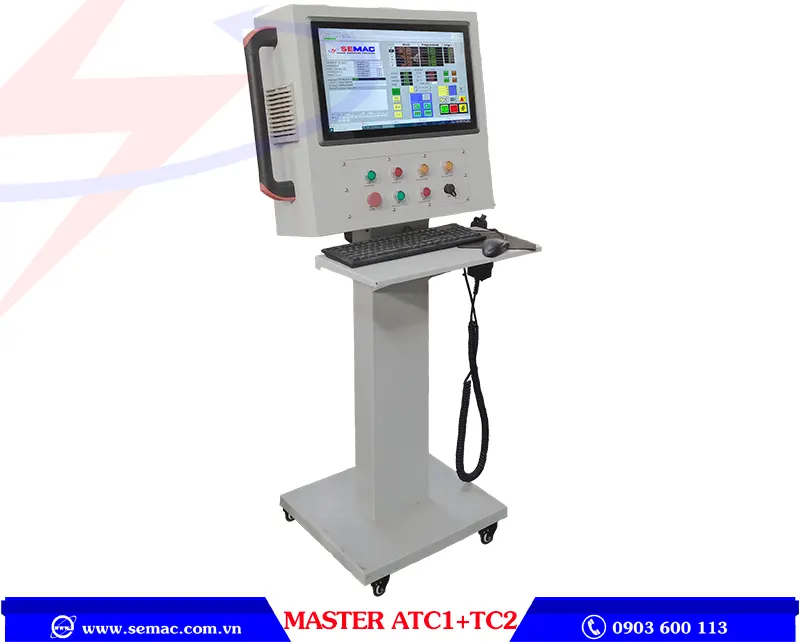

• Màn hình hiển thị dạng công nghiệp 19 inch

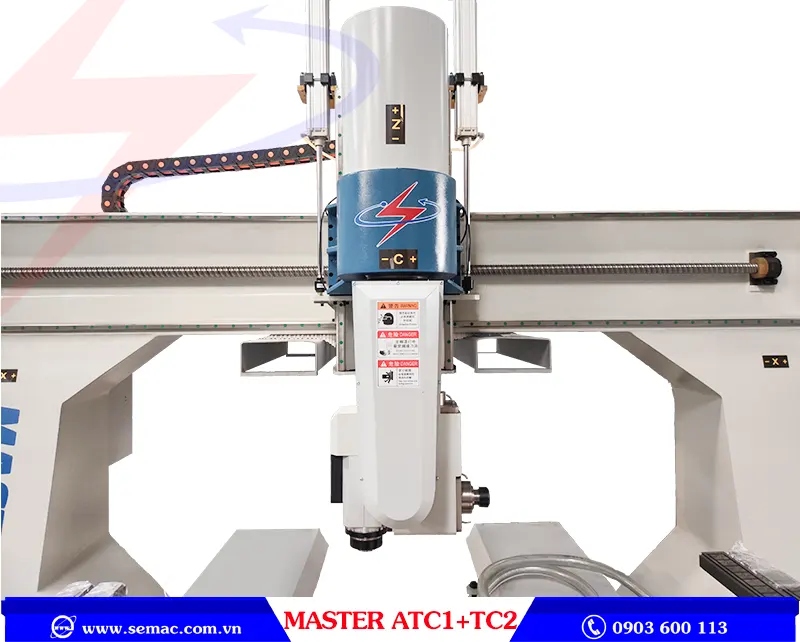

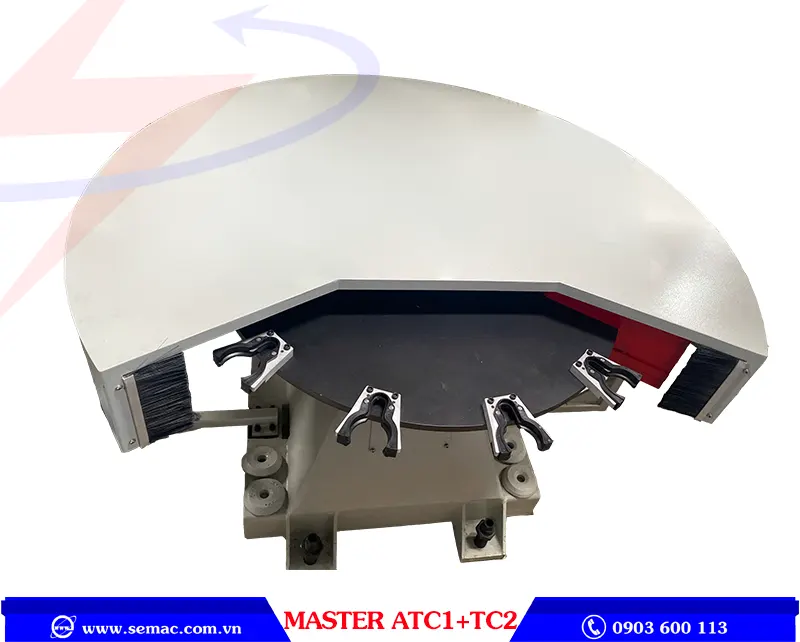

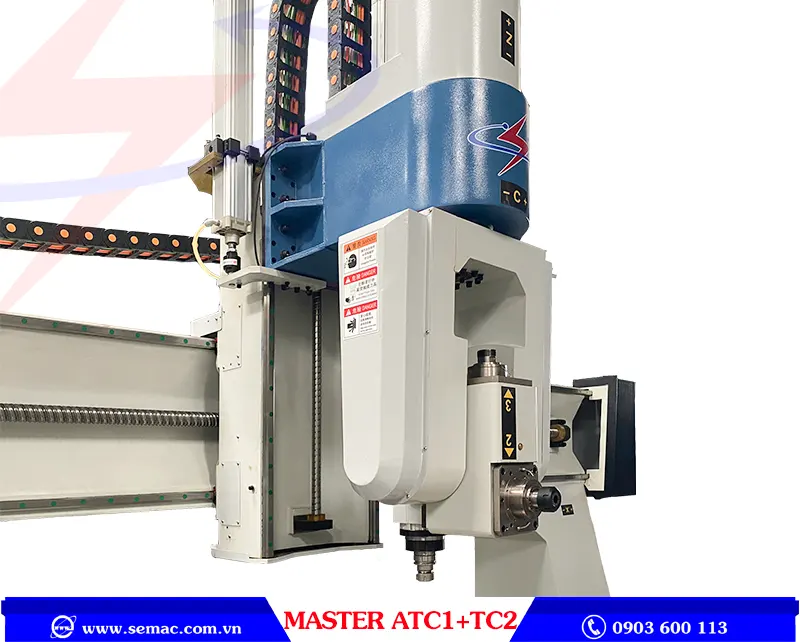

• Trục chính gia công có thể thay dao tự động, số lượng : 1 cái , công suất motor : 12kw. Trục thay dao thủ công : 2 cái , motor 9.6kw. Khay dao -trục thay dao tự động : 8 khay chứa , collet ER40
• Bộ giảm tốc Nhật Bản
• Mặt bàn sử dụng các ray dẫn hướng tuyến tính được nhập khẩu từ Shangyin Đài Loan
• Servo motor thường hiệu nội địa chính xác, tiện lợi và dễ sử dụng

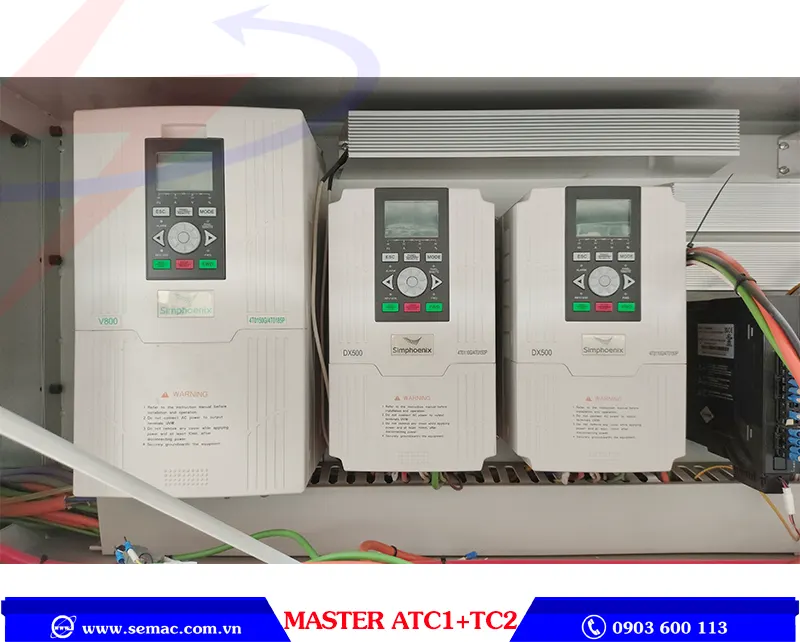

• Biến tần SIFAN: 3 cái ( 1 cái: 15kw, 2 cái : 11kw)
• Máy bơm chân không Đài Loan: 2 cái, công suất 4kw, lưu lượng 160m³/h
• Điều hòa được lắp đặt trong tủ điện
• Phương thức chuyển động: ray trượt TAIWAN-YINTAI ( trục X và Z: ray dẫn hướng tuyến tính HGW30HC, trục y: ray dẫn hướng tuyến tính HGW25HC)

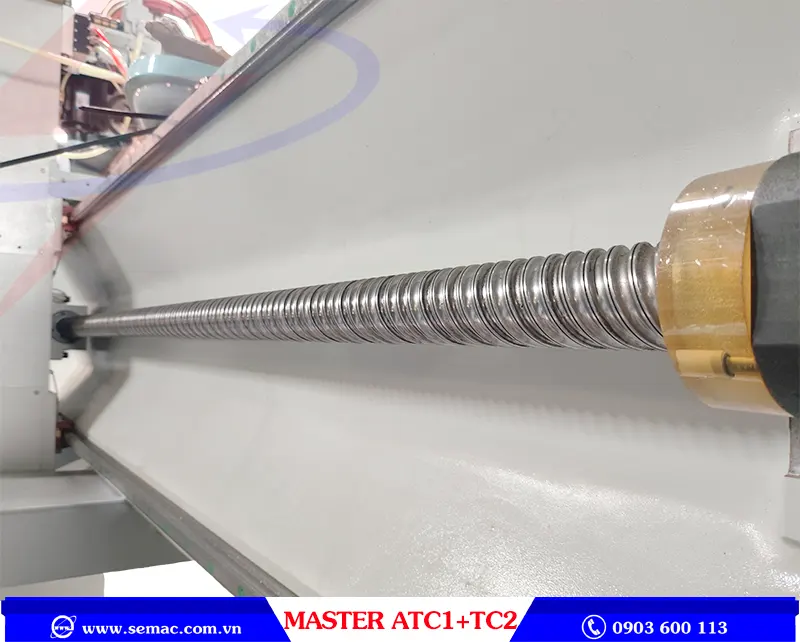

• Phương thức truyền động: vít me
• Linh kiện khí nén: TAIWAN-AIRTAC
• Linh kiện điện : Schneider-Pháp

Thông số kỹ thuật máy gia công trung tâm 5 trục thay dao tự động

Các thông số kỹ thuật trên có thể điều chỉnh trong giới hạn cho phép mà không ảnh hưởng tới chức năng và kết cấu của máy
